小编导读:坐标杭州半山林畔。客户之前对新风系统比较了解,需求明确。想用德国ACE森林氧吧系统。做全屋新风,新风主机基本上提前已经确定。采用菲丝伍德FWD溶液调湿新风机。

坐标杭州半山林畔。

客户之前对新风系统比较了解,需求明确。想用德国ACE森林氧吧系统。做全屋新风,新风主机基本上提前已经确定。采用菲丝伍德FWD溶液调湿新风机。

坐标地理位置分析:

杭州处于亚热带季风区,四季分明,雨量充沛全年平均气温17.8℃,平均相对湿度70.3%,年降水量1454毫米,年日照时数1765小时,夏季气候炎热,湿润,是新四大火炉之一。相反,冬季寒冷,干燥。所以安装菲丝伍德FRESHWOOD森林氧吧系统,完美解决室内的各种“痛点”解锁空气密码。

项目概况:

本案为四层占地面积430㎡别墅用户,平时为夫妻与父母一起居住,地上四层,地下两层。

项目方案(结合项目需求及特点,给出最优解):

1.负二楼的各个分区层高不一,客厅茶艺区层高5米;棋牌室、酒窖等仅为2.2米,影视厅则有3.4米;且茶艺区上空为采光玻璃;在夏季或冬季为最主要的负荷区。

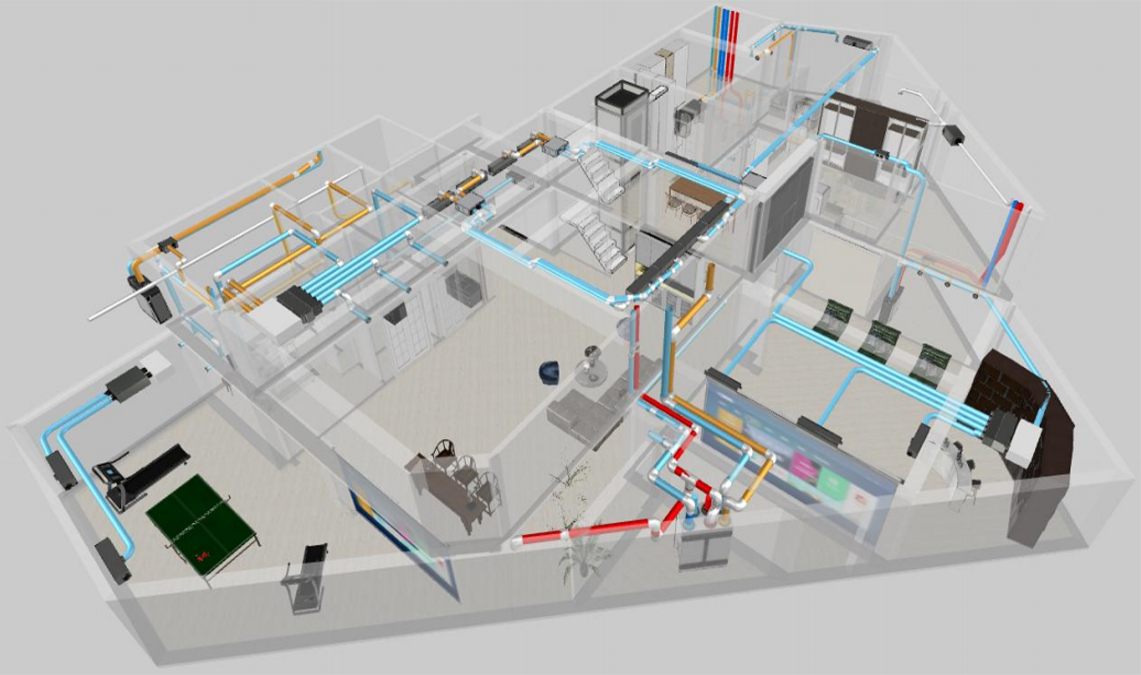

蓝色为送风管;黄色为再生风管;红色为排风风管

负一楼的层高较低仅2.2米,且中间有采光井,相交于其他楼层,该楼层冷负荷较小,宠物房、家政间、衣帽间仅考虑新风,电梯厅及保姆房需采用环控设备。

保姆间及电梯厅通过中静压全空气机组与溶液新风机搭配使用,其与区域均采用通新风的方式

蓝色为送风管;黄色为再生风管;白色为排风风管

衣帽间因不会长时间待人,所以将衣帽间内部分新风用于吊柜机组循

环用。

3.除小块保温层外,一楼层高几乎一致 3.4米除楼梯间风量需求少外,其与区域都有较大的风量需求且客厅、餐厅有大块朝东向的玻璃,在上午冷负荷非常大。该层重点:厨房、茶室、客厅、餐厅

由于客厅及餐厅都有较大面积的玻璃,且玻璃朝向东面,上午遭太阳直射冷负荷大,所以在国标基础上对此处风量加大。

送风风口安排在冷负荷最大的玻 附近,回风安排在距送风最远的角落区域,使风能均匀涵盖各个区域。

4.二楼层高在3米,卧室1,卧室2有大面积玻璃且在上午遭太阳直射,吊顶形式对风管有较大限制。

在夏季卧室2的玻璃温度与最远点温差可达到10度以上,所以将风口布置在玻璃一侧以减少温差。

5.三层层高几乎一致为3米。该层重点卧室有大面积玻璃且朝向东面,上午遭太阳直射,热负荷较大。

卧室冷负荷比较大,故安排7次换气。卫生间送新风,且加装排气扇使空气流通,书房也有较大冷负荷,5次换气夜间时书房空气相对洁净,使其与卧室内气体流通。

6.四楼为阁楼,且为人字形顶,对风管布置限制较大。该层重点吊顶形式为人字形顶,对风管排布限制较大,且卫生间层高很低。

阁楼空间较小,且顶层做有隔热,采用单孔吊柜搭配排风扇对阁楼空气进行置换。

采用侧吹风减少风管对吊顶造型的影响,同时使风量均匀的送出。卫生间加装排气扇促进气体流通。

7.风管均采用双层镀锌钢板或外层橡塑材料。一般生命周期为50年,防腐防锈性能好。保温材料选择赢胜军工产品,轻微起皱,不变形、适用温度范围:-50—110℃。

第一阶段施工到此结束!

总结:这次本人详细记录了方案设计以及施工效果的过程。同时得到了客户的满意和认可。这是对我最大的鼓励!菲丝伍德新风系统会一直坚持——以技术和工艺提高生活品质,解锁空气密码为理念。对待每一个客户!

整体这篇文章,本人花费大量精力和时间,希望对想要安装新风的客户,和同行业朋友有所帮助!做的不一定完美和严谨,欢迎大家指正和坦诚交流!可以扫码添加客服微信探讨交流。
